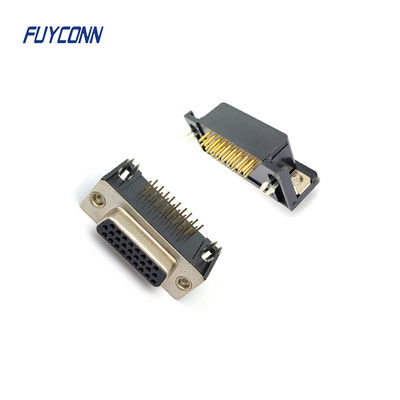

PCB Yüksek yoğunluklu D-SUB Bağlantısı Kadın, 15pin 26pin 44pin 62pin DSUB Bağlantısı

Dik Açı PCB 15pin 26pin 44pin 62Pin Dişi Yüksek Yoğunluklu D-SUB Konektörü

D tipi konektörler en yaygın olarak iki ve bazen daha fazla paralel bağlantı sırasından oluşur. Konektörler, mekanik dayanıklılık ve sınırlı ekranlama yetenekleri sağlayan D biçimli bir metal kabuğa sahiptir. Fiş ve prizin metal kabukları, tarama etkinliğini artırmak için temas halindedir.

Panel montaj konnektörleri tipik olarak, eşleşen konnektörün sabitlenmesine olanak tanıyarak gevşemeyi önleyen ek dişlere sahip somunlar kullanılarak panele sabitlenir. Serbest konektörler, ekranlama ve kablo ekranı bağlantısı sağlayan arka kabuklara veya kablo için koruma ve gerilim azaltma sağlayan plastik arka kabuklara sahip olabilir.

İki sıra pime (9, 15, 25 ve 37 yollu) sahip yaygın konnektör türlerindeki pimler, sıralar arasında 0,112 inç (2,84 mm) aralıkla yaklaşık 0,108 inç (2,74 mm) aralıklıdır. Ek pin sıraları kullanılarak yüksek pin sayıları ve daha yüksek pin yoğunlukları elde edilir.
