TE 229974-1 Yedek Konnektör, 50 / 64 Pozisyonlu D-Şekilli Konnektör, Fiş, Kablo-Kablo, Kablo Montajlı (Serbest Asılı), 2,16 mm [.085 in] Merkez Hattı, CHAMP Yerleştirme Konnektörleri

TE 229974-1 Yedek Konnektör, 50 / 64 Pozisyonlu D-Şekilli Konnektör, Fiş, Kablo-Kablo, Kablo Montajlı (Serbest Asılı), 2,16 mm [.085 in] Merkez Hattı, CHAMP Yerleştirme Konnektörleri
TE 229974-1 Replacement Connector, 50 / 64 Position D-Shaped Connector, Plug, Cable-to-Cable, Cable Mount (Free-Hanging), 2.16 mm [.085 in] Centerline, CHAMP Docking Connectors
TE 229974-1 Yedek Konnektör, 50 / 64 Pozisyonlu D-Şekilli Konnektör, Fiş, Kablo-Kablo, Kablo Montajlı (Serbest Asılı), 2,16 mm [.085 in] Merkez Hattı, CHAMP Yerleştirme Konnektörleri TE 229974-1 Yedek Konnektör, 50 / 64 Pozisyonlu D-Şekilli Konnektör, Fiş, Kablo-Kablo, Kablo Montajlı (Serbest Asılı), 2,16 mm [.085 in] Merkez Hattı, CHAMP Yerleştirme Konnektörleri TE 229974-1 Yedek Konnektör, 50 / 64 Pozisyonlu D-Şekilli Konnektör, Fiş, Kablo-Kablo, Kablo Montajlı (Serbest Asılı), 2,16 mm [.085 in] Merkez Hattı, CHAMP Yerleştirme Konnektörleri TE 229974-1 Yedek Konnektör, 50 / 64 Pozisyonlu D-Şekilli Konnektör, Fiş, Kablo-Kablo, Kablo Montajlı (Serbest Asılı), 2,16 mm [.085 in] Merkez Hattı, CHAMP Yerleştirme Konnektörleri TE 229974-1 Yedek Konnektör, 50 / 64 Pozisyonlu D-Şekilli Konnektör, Fiş, Kablo-Kablo, Kablo Montajlı (Serbest Asılı), 2,16 mm [.085 in] Merkez Hattı, CHAMP Yerleştirme Konnektörleri TE 229974-1 Yedek Konnektör, 50 / 64 Pozisyonlu D-Şekilli Konnektör, Fiş, Kablo-Kablo, Kablo Montajlı (Serbest Asılı), 2,16 mm [.085 in] Merkez Hattı, CHAMP Yerleştirme Konnektörleri

Büyük resim :  TE 229974-1 Yedek Konnektör, 50 / 64 Pozisyonlu D-Şekilli Konnektör, Fiş, Kablo-Kablo, Kablo Montajlı (Serbest Asılı), 2,16 mm [.085 in] Merkez Hattı, CHAMP Yerleştirme Konnektörleri

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: FUYCONN
Sertifika: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Model numarası: FUY57151
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 adet
Fiyat: Pazarlık edilebilir
Ambalaj bilgileri: Vakum Tepsisi + Karton
Teslim süresi: 7-10 gün
Ödeme koşulları: T/T, Western Union veya PayPal
Yetenek temini: 1 milyon/ay
İletişim

TE 229974-1 Yedek Konnektör, 50 / 64 Pozisyonlu D-Şekilli Konnektör, Fiş, Kablo-Kablo, Kablo Montajlı (Serbest Asılı), 2,16 mm [.085 in] Merkez Hattı, CHAMP Yerleştirme Konnektörleri

Açıklama
Ürün adı: 50 Pimli Centronics Konektörü Ürün hattı: şampiyon bağlayıcı
Tip: centronik IDC Konnektörü Bağlayıcı stili: fiş
Terminal Sayısı: 50 pim Cinsiyet: erkek
Yenisiyle değiştirme: TE229974-1 İzolatör malzemesi: PPO
Saha: 2,16 mm
Vurgulamak:

D-Şekilli Centronics konnektör fişi

,

50 pozisyonlu kablo montaj konnektörü

,

64 pozisyonlu CHAMP yerleştirme konnektörü

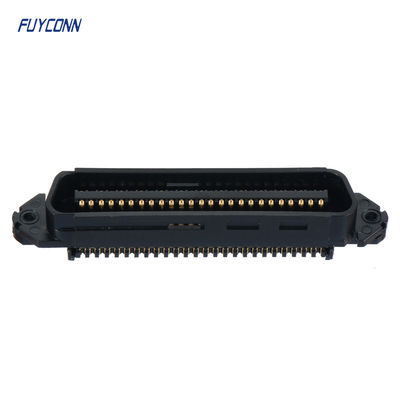

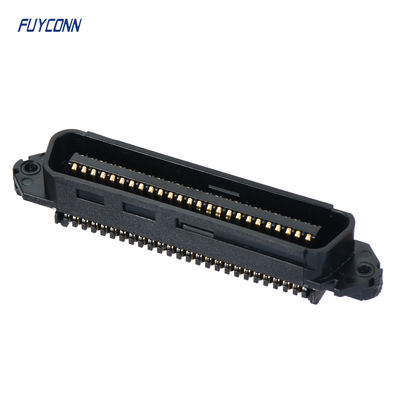

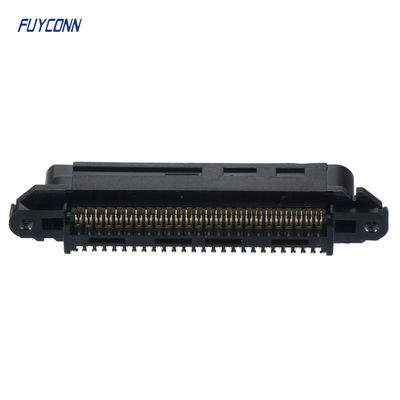

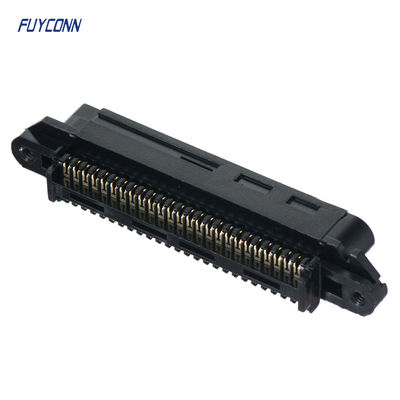

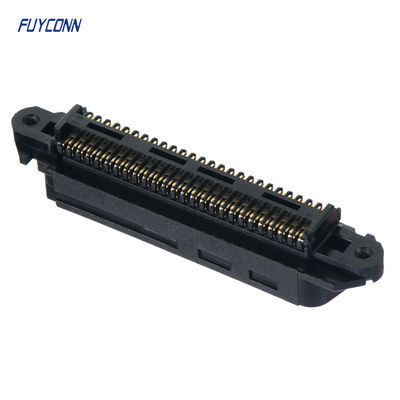

TE 229974-1 Yedek Konnektör, 50 / 64 Pozisyonlu D-Şekilli Konnektör, Fiş, Kablo-Kablo, Kablo Montajı (Serbest Asılı), 2,16 mm [.085 in] Merkez Hattı, CHAMP Yerleştirme Konnektörleri

IDC D-sub CHAMP yerleştirme konnektör fiş tertibatı, Yalıtım Yer Değiştirme Kıvrımı (IDC) kütle sonlandırmalı kablo-kablo uygulamaları için tasarlanmıştır. 2,16 mm'lik bir merkez hattı aralığına sahiptir ve sinyal devresi uygulaması için kullanılır.



D-Şekilli konnektörler, "D" şeklinde üretilmiş metal bir kabuk içinde elektriksel bir bağlantı sağlar.D-konnektörlerimiz, özellikle yüksek yoğunluklu paketlerde, iletişim ekipmanlarında güç ve sinyal iletmek için tasarlanmış kompakt pim ve soket konnektörleridir. Bu konnektörler genellikle bilgisayar monitörlerini kişisel bilgisayarlara bağlamanın yanı sıra çevre birimlerini bağlamak için kullanılır. D-Şekilli konnektörlerimiz, ticari ve askeri uygulamaların zorlu performans gereksinimlerini karşılayabilir. DB9 konnektörler (9 pimli dsub konnektör), DB15 konnektörler (15 pimli dsub konnektör) ve DB25 (25 pimli dsub konnektör) üretiyoruz. D-Şekilli konnektörlerimiz dişi konnektörler ve erkek konnektörler olarak üretilmektedir. Portföyümüz, karmaşık uygulamalarda yüksek yoğunluklu devrelerde güvenli, güvenilir bağlantılar sağlamak için uygun maliyetli bir çözüm sunmak üzere tasarlanmış D-subminyatür konnektörleri (D-sub konnektörler olarak da bilinir) içerir. Standart D-Subminyatür konnektörlerimiz MIL-DTL-24308 yeterliliğine sahiptir. D-Şekilli konnektörlerimiz, başlıca ürün ailelerimiz olan AMP, AMPLIMITE, AMPMODU ve Raychem altında üretilmektedir.


Centronics konnektörü, konnektör gövdesinin ortasında temas pimlerini tutan plastik bir çubuğa sahiptir. Konnektörün gövdesi genellikle siyah ve mavidir.



TE 229974-1 Yedek Konnektör, 50 / 64 Pozisyonlu D-Şekilli Konnektör, Fiş, Kablo-Kablo, Kablo Montajlı (Serbest Asılı), 2,16 mm [.085 in] Merkez Hattı, CHAMP Yerleştirme Konnektörleri 0



Ürün Özellikleri

  • Pozisyon Sayısı :  50 | 64

  • Konnektör ve Yuva Tipi : Fiş

  • Konnektör Sistemi : Kablo-Kablo

  • Konnektör Montaj Tipi : Kablo Montajı (Serbest Asılı)

  • Merkez Hattı (Aralık) : 2,16 mm [ .085 in ]



Ürün Tipi Özellikleri

  • Konnektör ve Yuva Tipi  Fiş

  • Konnektör Sistemi  Kablo-Kablo

  • Konnektör Ürün Tipi  Konnektör Tertibatı

  • Konnektör ve Kontak Sonlandırmaları  Kablo ve Tel

Yapılandırma Özellikleri

  • Pozisyon Sayısı  14 | 24 | 36 | 50 | 64

  • Sıra Sayısı  2

  • Kablo ve Tel Tipi İle Uyumlu  Ayrık Tel | Şerit Kablo | Yuvarlak Kılıflı Kablo

Gövde Özellikleri

  • Birincil Ürün Rengi  Siyah

  • Şerit Kablo Merkez Hattı Aralığı  1,27 mm [ .05 in ]

  • Kapak Malzemesi  Termoplastik

  • Konnektör Profili  Düşük | Standart

Kontak Özellikleri

  • Kontak Eşleşme Alanı Kaplama Malzemesi Kalınlığı (µin) 30

  • Kontak Alt Kaplama Malzemesi  Paladyum Nikel

  • Kontak Eşleşme Alanı Kaplama Malzemesi  Altın (Au) | Altın Flaş

  • Kontak Baz Malzemesi  Bakır Alaşımı | Fosfor Bronz

  • Kontak Eşleşme Alanı Kaplama Malzemesi Kalınlığı  .76 µm [ 30 µin ]

  • Tel Kontak Sonlandırma Alanı Kaplama Malzemesi  Altın Flaş

  • Kontak Akım Değeri (Maks.) (A) 1 | 3.5

  • Kontak Seçenekleri  Takılı

Sonlandırma Özellikleri

  • Tele ve Kabloya Sonlandırma Yöntemi  Yalıtım Yer Değiştirme (IDC)

Mekanik Bağlantı

  • Eşleşme Tutma  İle

  • Diş Boyutu  4-40 UNC 2B | M3

  • Eşleşme Tutma Tipi  Vidalı Kilitler

  • Konnektör Montaj Tipi  Kablo Montajı (Serbest Asılı)

Yuva Özellikleri

  • Yuva Malzemesi  Polifenilen Oksit | Polifenilen Oksit | Termoplastik

  • Merkez Hattı (Aralık)  2,16 mm [ .085 in ]

Boyutlar

  • Katı Tel Boyutu (mm²) .05 – .13 | .13 – .32

  • Uyumlu Yalıtım Çapı (Maks.) (mm) 1.14 | 1.15

  • Uyumlu Yalıtım Çapı (Maks.) (in) .045

  • Katı Tel Boyutu (AWG) 26 – 24 | 30 – 26

  • Örgülü Tel Boyutu (AWG) 24 | 26 | 27 | 28

  • Örgülü Tel Boyutu (mm²) .08 | .09 | .1 | .14 | .33

  • Tel Boyutu (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Kullanım Koşulları

  • Çalışma Sıcaklık Aralığı (°C) -55 – 105 | -40 – 75

  • Çalışma Sıcaklık Aralığı (°F) -67 – 221 | -40 – 167

Çalışma/Uygulama

  • Korumalı  Hayır

  • Devre Uygulaması  Sinyal
